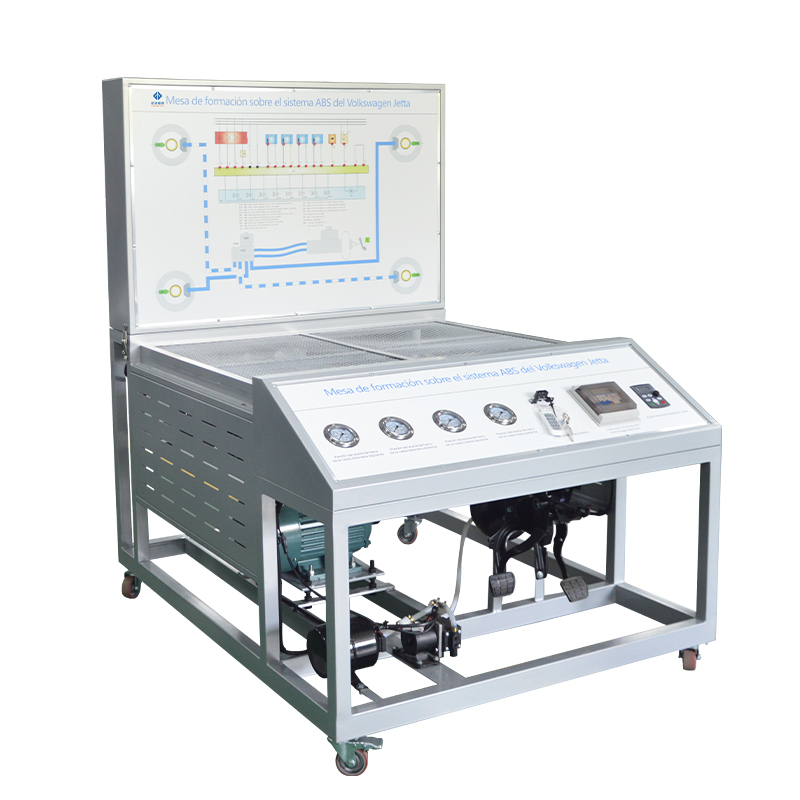

大众捷达ABS系统实训台

一、产品简介

该ABS制动系统实训台采用汽车ABS制动系统为基础，配有ABS系统工作原理图，真实展示紧急制动时ABS系统工作过程。

满足对ABS制动系统的结构组成、动作演示等教学功能。

适合于汽车ABS制动系统理论教学和检测与维修实训的教学需要。

二、功能特点

1.真实的汽车ABS制动系统实物为基础，完整展示ABS制动系统的组成结构。

2.由三相异步电动机带动前后轴转动，模拟汽车行驶。紧急踩下制动踏板时，ABS系统开始工作，前后制动盘保持微量转动，制动踏板上可感觉不断弹脚，真实演示汽车ABS系统的工作过程。

3.实训台面板上绘有彩色UV平板喷绘电路图和液压管路图，学员可直观对照电路图和ABS制动系统实物，认识和分析控制系统的工作原理。

4.实训台面板上安装有检测端子，可直接在面板上检测各传感器、控制单元管脚的电信号，如电阻、电压、电流、频率信号等。

5.实训台安装有压力表，可实时显示制动总泵和四个制动分泵的液压变化。

6.实训台面板上安装有故障指示灯和诊断座，可连接专用或通用汽车解码器，对ABS/EBD电控系统进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。

三、技术规格

    外形尺寸：1500×1000×1700mm(长×宽×高)

    驱动电源：三相四线(三相五线 380V±10% 50Hz)

    外接电源：交流220V±10% 50Hz

    工作电压：直流12V

    工作温度：-40℃-+50℃

    主油道压力表：0-250kg/psi

    制动分泵压力表：0-100kg/psi

    变频器：

    功率：4KW/5.5KW

    输入：AC 3PH  380V±15%  50/60Hz

    输出：9A/13A  AC 3PH  0-380V  0-400Hz

    三相异步电动机：

    电压：AC 220V/380V 50Hz

    电流：11.8A/6.8A

    功率：3KW

    转速：1420r/min

    真空泵：

    电压：AC 220V 50Hz

    功率：370W

    抽气速率：48L/min

    极限压力：6.7×10-2Pa

    转速：1400r/min

    进气口径：Ø8

    用油量：1L

噪声：≤68

钢管：60*40*3mm

移动脚轮：100*50mm

面板柜：1.5mm冷板冲压成形；
