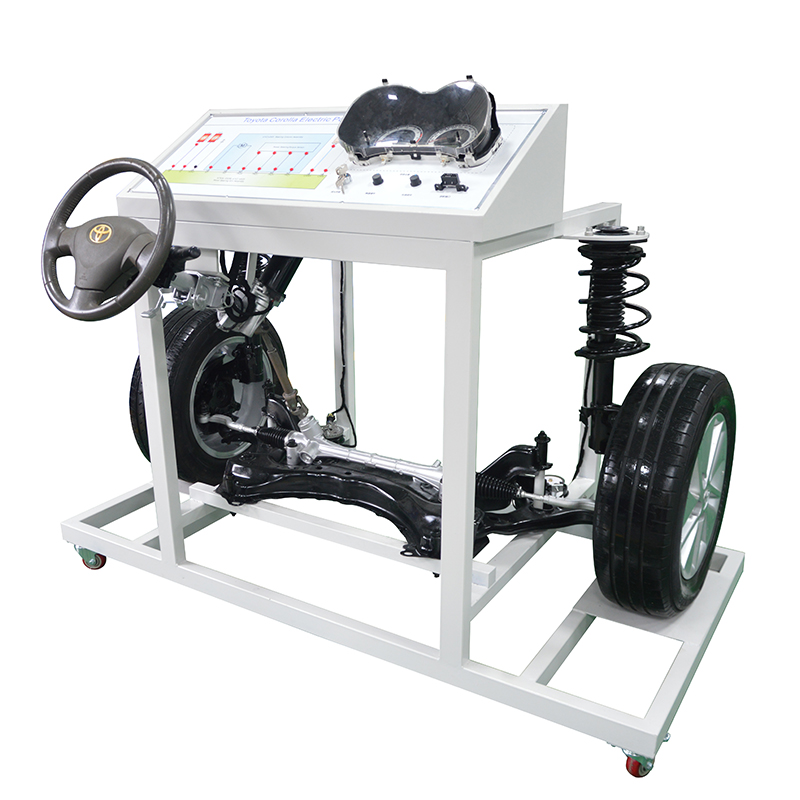

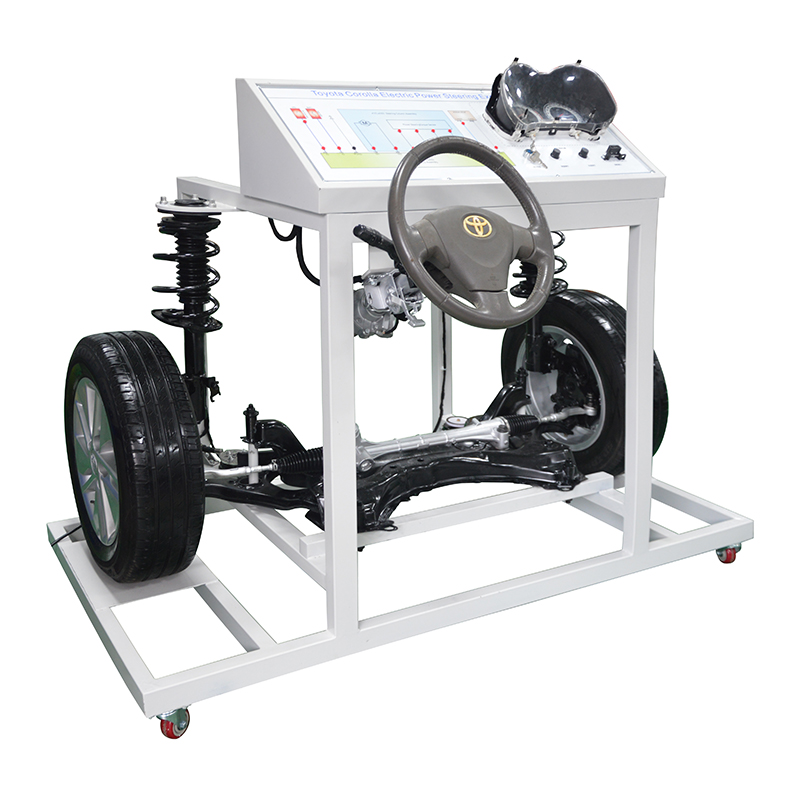

丰田卡罗拉电动助力转向系统实训台

一、产品简介该设备采用电动助力转向汽车前桥总成为基础,全面展示了电控助力转向系统、前桥悬架系统的组成结构和工作过程。适用于学校对电控助力转向系统的理论和维修实训的教学需要。二、功能特点1.真实可运行的汽车电控助力转向系统,充分展示电控助力转向系统的组成结构。2.调节发动机转速与车速输出模拟旋钮,模

产品描述

一、产品简介

该设备采用电动助力转向汽车前桥总成为基础,全面展示了电控助力转向系统、前桥悬架系统的组成结构和工作过程。

适用于学校对电控助力转向系统的理论和维修实训的教学需要。



二、功能特点

1.真实可运行的汽车电控助力转向系统,充分展示电控助力转向系统的组成结构。

2.调节发动机转速与车速输出模拟旋钮,模拟转速与车速的变化,左右转动方向盘,完整演示电控助力转向的工作过程。

3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析汽车电控助力转向系统的工作原理。

4.实训台面板上安装有检测端子、可直接在面板上检测电控助力转向系统电路元件的电信号,如电阻、电压、电流、频率信号等。

5.实训台安装有诊断座,可连接专用或通用型汽车解码器,对电控助力转向系统进行读取故障码、清除故障码等自诊断功能。

6.实训台底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。



三、技术规格

外形尺寸:1700×1200×1800mm(长×宽×高)

输入电源;交流220V±10%50Hz

工作电源;原车电源电压

工作温度:-40℃~+50℃

钢管:60*40*3mm

移动脚轮:100*50mm

面板柜:1.5mm冷板冲压成形;
