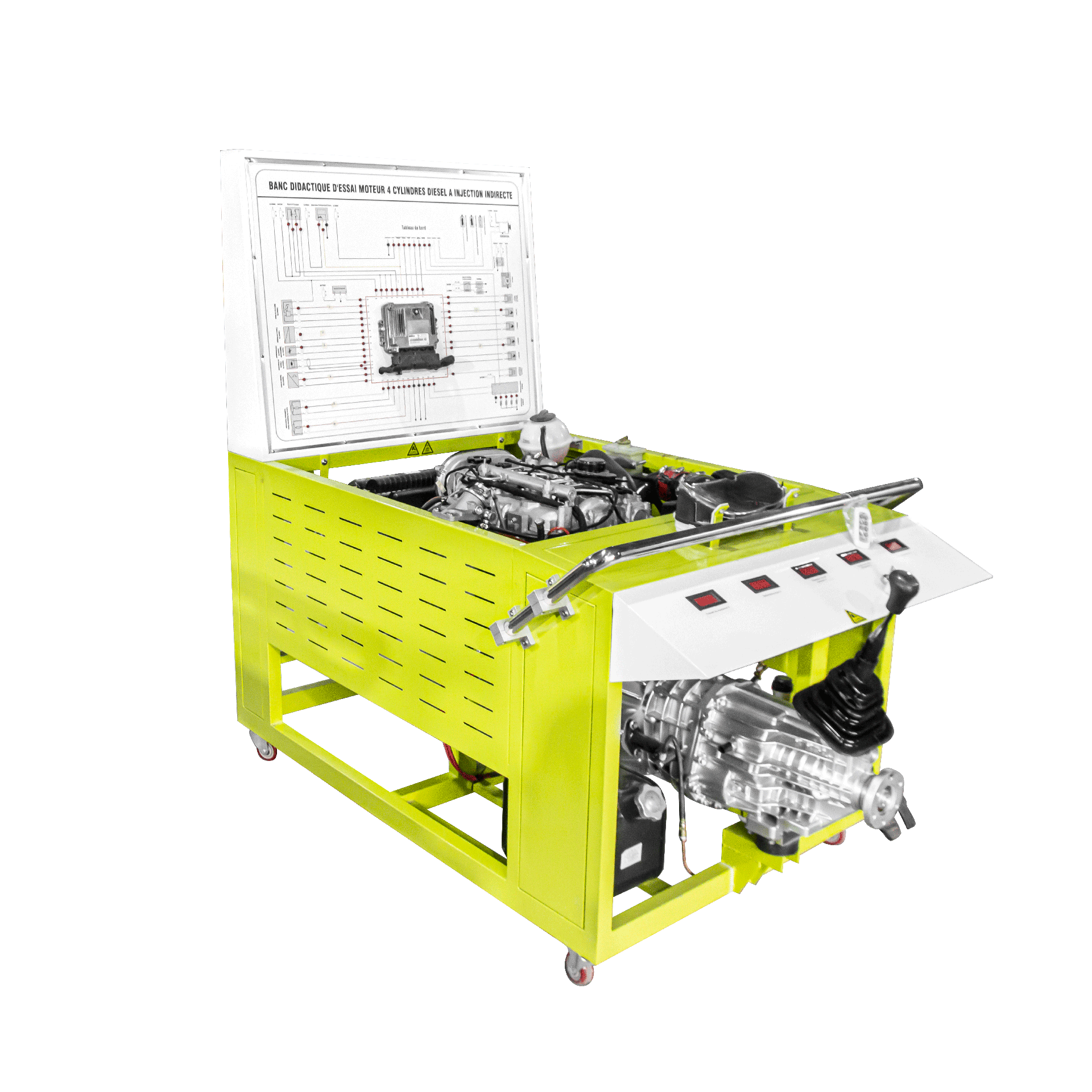

柴油发动机附手动变速器实训台

1、产品概述：

本实训台以意大利VM 2.5T柴油发动机带手动变速器总成为基础，通过实训台的演示，可清楚了解柴油发动机和手动变速器的结构与功能，便于学生较快地掌握柴油格发动机和变速器的构造和原理，提高学生对柴油发动机和手动变速器的初步认识，使学生了解发动机和变速器起到更直观更深入的教学目的，是各汽车学校对发动机和变速器系统理论和维修实训的最理想的教学设备。

2、主要组成：

意大利VM 2.5T柴油发动机总成、配套手动变速器总成、发动机电控单元、组合仪表、点火开关、故障设置系统、燃油箱、蓄电池、诊断座、散热系统（水箱、风扇、风扇罩、上下水管）、排气系统、与发动机电脑管脚一一对应的信号检测区、LED指示灯、信号电压表、安全防护罩、可移动台架等。

3、功能特点：

（1）发动机工作正常，真实反映柴油发动机及手动变速器的结构组成和工作过程，配置电路检测面板及操作控制面板，可对发动机进行真实运行及各种工况的实际操作，可完成对电控柴油发动机的组成结构、工作原理、系统诊断、故障考核等实训项目；

（2）发动机实训台具有动态运行及显示功能，原车仪表、数字表实时显示动静态发动机信号参数，启动发动机可演示发动机系统真实动态工作过程，通过操控油门踏板可进行发动机怠速、急加速等工况的试验；

（3）装配有LED灯显示喷油器脉冲及点火脉冲相关元件的工作状态；

（4）教学面板安装有完整的彩色发动机电控系统电路工作原理图、ECU端子功能、喷油系统LED指示等，方便老师更加直观的讲解系统知识，对照面板上完整的发动机系统电路图可通过检测端子实际测量各个传感器、执行器静态及动态的数值参数；

（5）实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统实行读取故障码、清除故障码、读取数据流等发动机自诊断功能。

（6）自诊断功能：动静态数据流读取、故障码读取、波形分析、执行元件动作测试等功能；

（7）电控系统检测功能：教学面板安装有电脑引出端子，可使用万用表和示波器检测各传感器和执行器电阻、电压、频率、波形；

（8）实训台配置适合教学的故障设置考核装置，可以设置一个及多个常见的故障，满足职业技能教学的考核要求。（9）实训台测量面板上绘有彩色喷绘电路图，采用4mm厚度的高强度铝塑板UV喷绘而成，具有耐较大温差，耐磨，防潮，防腐蚀，不易变形，使用寿命长，色彩亮丽，不易褪色等特点。

（10）实训台采用优质钢材焊接而成，经高温喷塑工艺，具有强度高、耐腐蚀、寿命长等特点，台架带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
