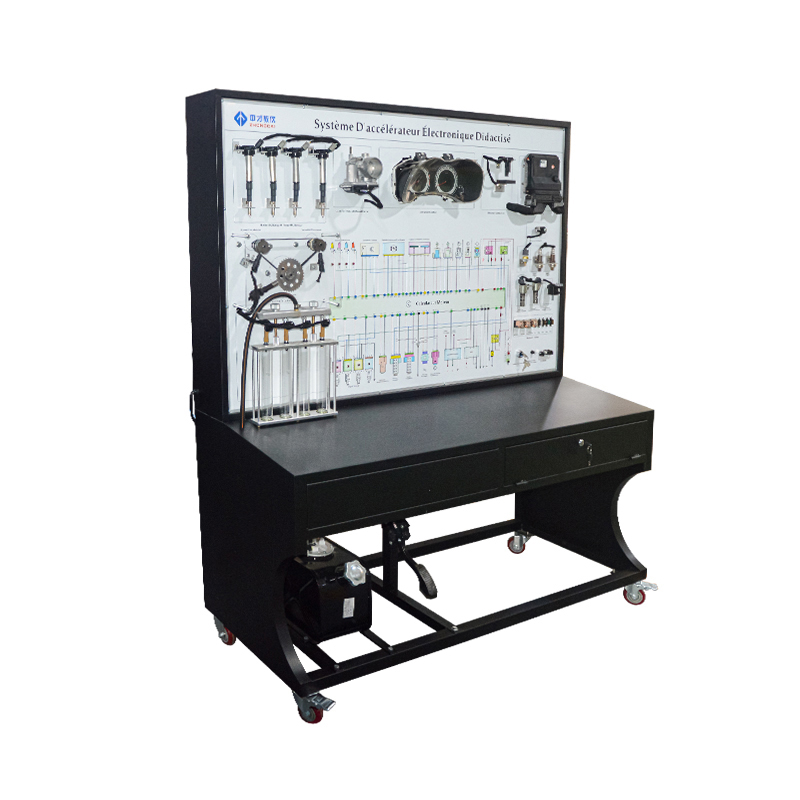

发动机电子加速系统实训台

一、产品要求

该设备采用丰田卡罗拉1ZR-FE发动机电控系统的真实部件，可充分展示发动机电子加速系统的组成结构和工作过程。

二、功能要求

1.真实可运行的发动机电控系统，模拟发动机曲轴运转，可产生火花塞点火、燃油泵工作、喷油器喷油等执行元件工作，充分展示发动机电控系统的组成结构和工作过程，电子油门踏板可以控制节气门的开度。

2.实训台测量面板上绘有彩色喷绘电路图，采用4mm厚度的高强度铝塑板喷绘而成，具有耐较大温差，耐磨，防潮，防腐蚀，不易变形，使用寿命长，色彩亮丽，不易褪色等特点；学员可直观对照电路图和实物，认识和分析发动机电控系统的工作原理。

3.示教板面板上安装有检测端子，可直接在面板上检测发动机电控系统电路元件的电信号，如电阻、电压、电流、频率信号等。

4.示教板面板上安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码等发动机电控系统自诊断功能。

5. 实训台采用优质钢材焊接而成，具有强度高、耐腐蚀、寿命长等特点，经过喷塑工艺，外观美观高档，台架带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。

6.示教板工作采用普通 220V 交流电源，经内部电路变压整流转换成 12V 直流电源，无需蓄电池，减少充电的麻烦，12V 直流电源有防短路功能。

三、规格参数

尺寸：1600*800*1800mm（长*宽*高）

电源：AC220V
