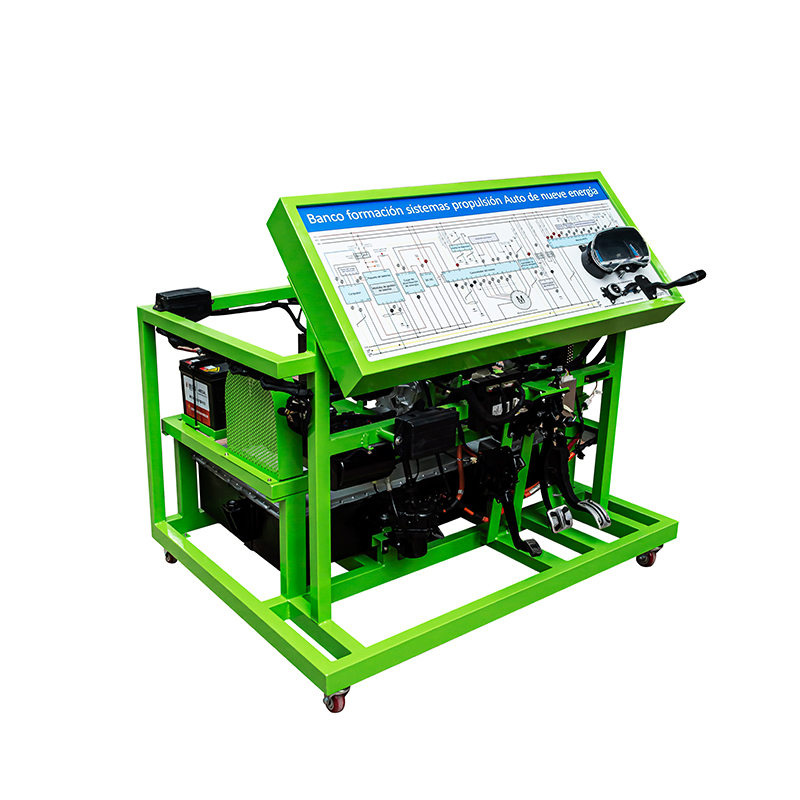

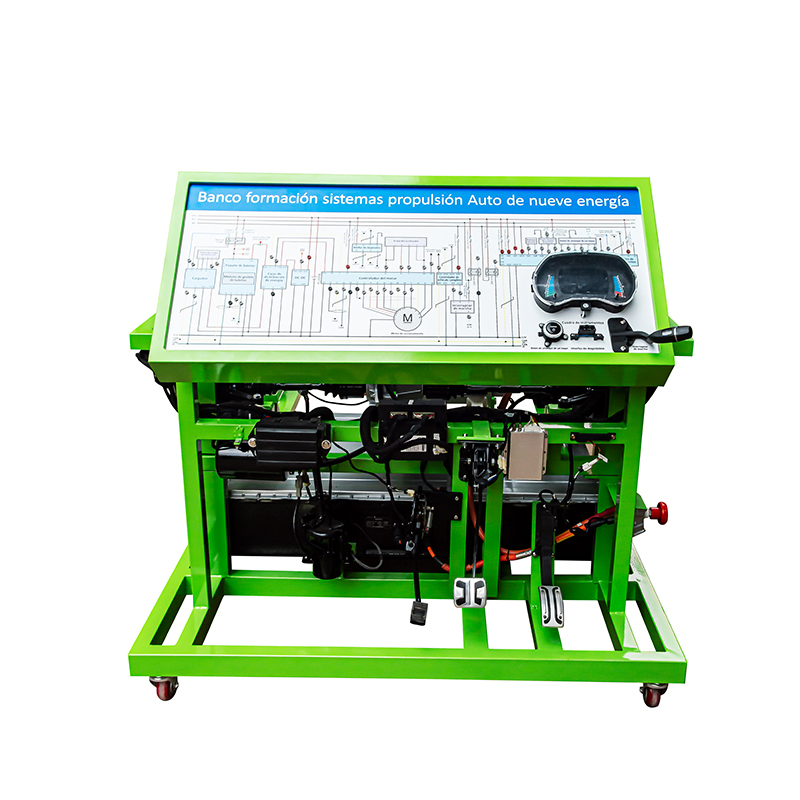

众泰知豆2新能源汽车驱动系统实训台

（1）结构组成
高压电池包、维修开关、驱动电机、电机控制器、车载充电机、直流充电口、交流充电口、整车控制器、组合仪表、诊断座、点火开关、换挡旋钮、加速踏板、制动踏板、真空助力泵、电机冷却系统、半轴、制动系统、可移动台架、电路原理图面板等。

（2）功能特点
      1. 真实可运行的纯电动汽车驱动系统，充分展示纯电动汽车的电池组、驱动系统、充电系统、控制系统的组成结构。
2. 操纵各种开关、按钮，真实演示纯电动汽车驱动系统、制动系统、充电系统等系统的工作过程。
3. 实训台面板上每个电器元件线路终端装有测量端口，参考配套的电路图或维修资料，使用示波器、万用表等仪器，可锻炼学员识图和测量各种信号的能力。
4. 实训台面板上安装有检测端子，可直接在面板上检测汽车驱动系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5、示教板面板部分采用1.5mm厚模具成型铝合金框架结构；底架部分采用40*40*2.5mm冷轧方通焊接较热轧方通制作，强度更好，表面采用喷涂工艺处理，采用喷涂处理,具有美观、耐用、耐磨、抗化学腐蚀和抗紫外线等特点。实训台带有自锁脚轮装置，可锁紧脚轮，以防止在使用过程台架的移动。
6、配备故障设置和考核系统，可设置8个不同的故障，故障设置器采用遥控模式，可设置方便且隐蔽的故障点。
