汽车教学设备 汽车教学仪器设备 纯电动汽车实训设备

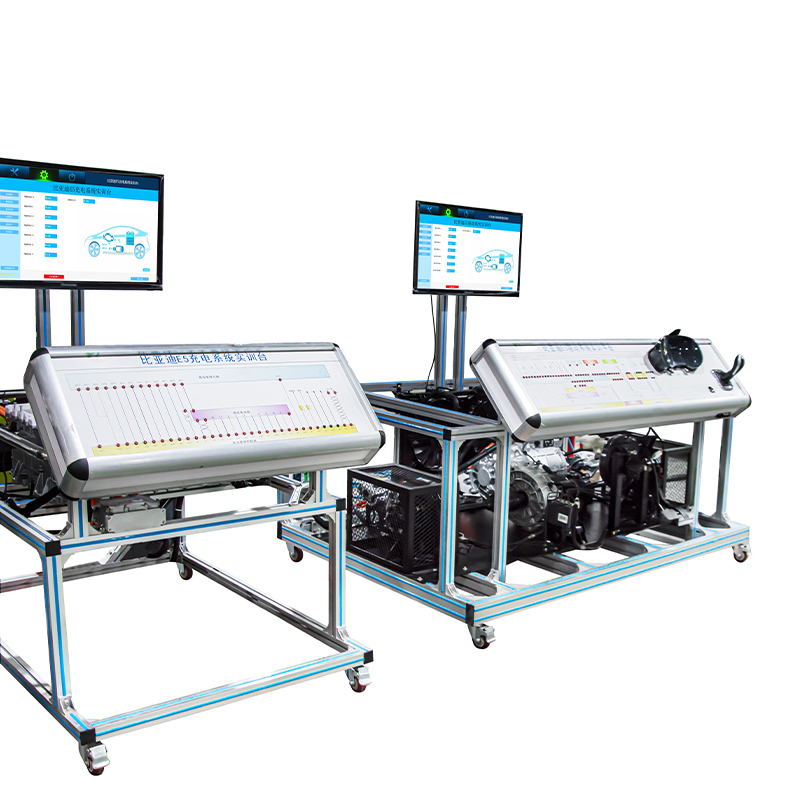

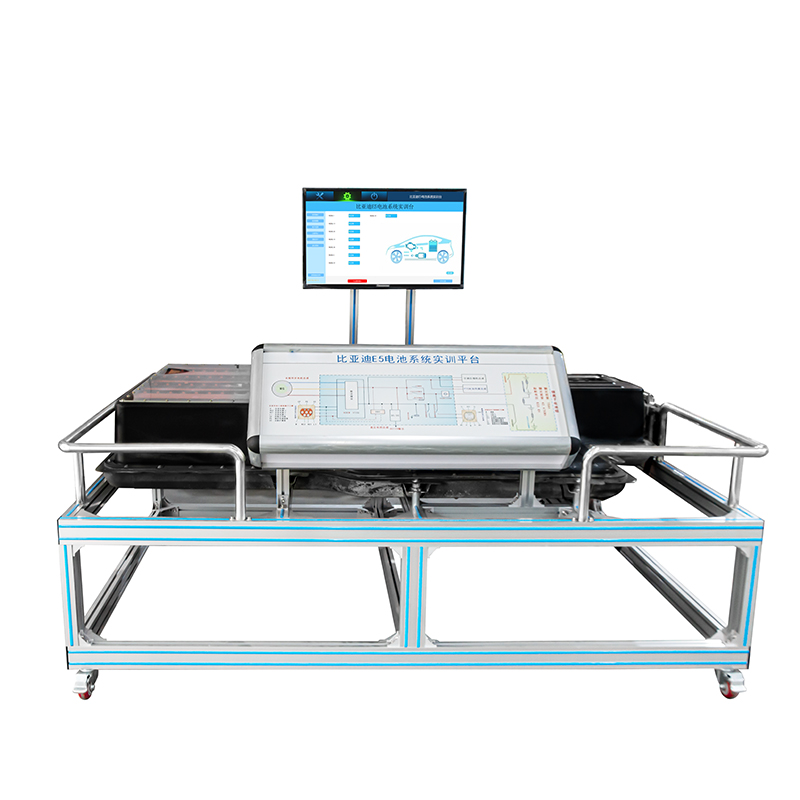

1/6电池系统：一、功能特点：1、配备电池动力源，零部件按照原车位置布置，可以运行模拟动力电池系统工作过程；2、把电池外壳局部解剖，再用高档绝缘透明板保护好电池电路，使学生能清楚的观察电池内部结果；4、与系统其他台架连接后，系统高压电源经高压配电箱（主接触器）送至电机，控制器接收油门踏板、刹车开关、倒车开关、档位开关等信号，控制电机转速快慢及正反转，原车仪表显示当前各种实时参数，可以观察系统能量传递路线。二、工艺标准：电路图板具有电路分析功能、图形线路采用高级铝塑板激光喷描而成，线路分布合理，电器安装严格按照GB国家电气行业标准组织生产及实施。三、教学功能：技能实训项目：1.动力电池安全操作实训2.动力电池结构认识实训3.动力电池BMS结构认识实训4.动力电池密封条拆装实训5.动力电池电池组更换实训检测教学项目1.动力电池安全检测项目2.动力电池密封性检测项目3.动力电池电压检测项目4.动力电池温度检测项目实验项目：1.动力电池容量测试、容量数据分析实验。2.动力电池放电电流、充电电流数据分析。3.动力电池温度测试、温度过高保护实验。 4.BMS数据诊断、数据分析、数据监控实验。5.锂电池电池充放电实验2/6充电系统：一、功能要求1、真实可运行的新能源汽车充电系统，与系统其他台架连接后，完成新能源汽车充电系统的组成结构和工作过程。2、实训台测量面板上绘有彩色喷绘电路图，采用4mm厚度的高强度铝塑板材喷绘而成，具有耐较大温差，耐磨，防潮，防腐蚀，不易变形，使用寿命长，色彩亮丽，不易褪色等特点。面板打印有永不褪色的彩色电路图，表面喷涂光油；学员可直观对照电路图和电动汽车驱动系统实物，认识和分析控制系统的工作原理。3、实训台面板上安装有检测端子、可直接在面板上检测各控制单元管脚的电信号，如电阻、电压、电流、频率信号等。二、工艺标准：电路图板具有电路分析功能、图形线路采用铝塑板激光喷描而成，美观大方。台架底座采用国标铝型材拼装而成的，底座安装有万向移动脚轮，线路分布合理，电器安装严格按照GB国家电气行业标准组织生产及实施。三、教学功能：技能实训项目：1、充电系统与其他系统线束连接运行实训项目2、充电系统构造原理教学实训项目检测教学项目：1、充电系统信号检测教学项目2、充电系统诊断检测教学项目3/6驱动系统：一、功能要求1、真实可运行的新能源汽车驱动系统，与系统其他台架连接后，完成新能源汽车驱动系统的组成结构和工作过程。2、实训台测量面板上绘有彩色喷绘电路图，采用4mm厚度的高强度铝塑板材喷绘而成，具有耐较大温差，耐磨，防潮，防腐蚀，不易变形，使用寿命长，色彩亮丽，不易褪色等特点。面板打印有永不褪色的彩色电路图，表面喷涂光油；学员可直观对照电路图和电动汽车驱动系统实物，认识和分析控制系统的工作原理。3、实训台面板上安装有检测端子、可直接在面板上检测各控制单元管脚的电信号，如电阻、电压、电流、频率信号等。二、工艺标准：电路图板具有电路分析功能、图形线路采用铝塑板激光喷描而成，美观大方。台架底座采用国标铝型材拼装而成的，底座安装有万向移动脚轮，线路分布合理，电器安装严格按照GB国家电气行业标准组织生产及实施。三、教学功能：技能实训项目：1、电动机总成的分解和组装实训项目；2、机械传动总成的分解和组装实训项目；3、熟悉各零部件的名称、结构和原理；检测教学项目：1、驱动系统工作信号电压检测教学项目2、驱动电机工作转速信号检测教学项目3、驱动系统故障诊断、检测教学项目4、驱动电机温度信号检测教学项目4/6空调系统：一、功能要求1、本实训台与其他系统实训台连接后，演示电动暖风的加热原理和控制方式。2、演示电动空调及压缩机工作原理和控制过程。3、实现空调的制冷强度调节、风速控制、送风口控制、内外循环控制。4、实现空调系统管路压力查看与检测；5、通过示教板了解空调系统运行特点与诊断方法；6、实现系统的故障设置与诊断分析；7、掌握电动高压空调维修时安全作业规范。二、工艺标准：电路图板具有电路分析功能、图形线路采用铝塑板激光喷描而成，美观大方。台架底座采用国标铝型材拼装而成的，底座安装有万向移动脚轮，坚固科学。线路分布合理，电器安装严格按照GB国家电气行业标准组织生产及实施。三、教学功能：技能实训项目：1.掌握电动汽车空调系统的结构原理及工作原理2.空调管路的拆解与组装实训项目3.空调压缩机的拆解与组装实训项目4.空调冷媒抽空与加注实训项目检测教学项目：1.空调压缩机工作电压检测教学2.空调控制单元数据、信号检测教学3.空调系统制冷与加热控制信号检测教学4.空调系统故障诊断、检测教学5/6方向助力系统：一、功能要求1、本实训台与其他系统实训台连接后，演示电动转向原理和控制方式。2、演示电动转向工作原理和控制过程。3、实现电动助力转向控制。4、实现转向系统组成结构查看与检测；5、通过示教板了解电动助力转向系统运行特点与诊断方法；6、实现系统的故障设置与诊断分析；7、掌握电动助力系统维修时安全作业规范。二、工艺标准：电路图板具有电路分析功能、图形线路采用铝塑板激光喷描而成，美观大方。台架底座采用国标铝型材拼装而成的，底座安装有万向移动脚轮，坚固科学。线路分布合理，电器安装严格按照GB国家电气行业标准组织生产及实施。三、教学功能：技能实训项目：1.掌握电动汽车转向系统的结构原理及工作原理2.电动汽车转向系统的拆解与组装实训项目3.电动汽车转向机的拆解与组装实训项目4.有无转向助力对比实训项目检测教学项目：1.电动助力方向机工作电压检测教学2.转向控制单元数据、信号检测教学3.转向系统控制信号检测教学4.转向系统故障诊断、检测教学6/6车身电器系统：1、产品概述：  该设备采用纯电动汽车车身电器为基础，充分展示车身电器组成结构和工作过程。适用于中高等职业技术院校、普通教育类学院和培训机构对纯电动汽车车身电器理论和维修实训的教学需要。2、主要组成：  灯光系统、门窗系统、雨刮系统、音响系统、后视镜系统、可移动台架、带锁止的万向脚轮等。3、功能特点：（1）实训台测量面板上绘有彩色喷绘电路图，采用4mm厚度的高强度铝塑板材喷绘而成，具有耐较大温差，耐磨，防潮，防腐蚀，不易变形，使用寿命长，色彩亮丽，不易褪色等特点。（2）实训台将全车电器以平面的形式展开，各系统按原车相对位置摆放固定，线路清晰明了，与原车系统一致，检测方便，操作简单。（3）实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器的电信号，如电阻、电压、电流、频率信号等。（4）实训台采用国际标准铝合金型材搭建而成，具有质量轻、强度高、耐腐蚀、寿命长等特点，无需经过喷涂工艺，更加环保，外观更显美观高档，台架带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
