汽车电动机_VR版虚拟仿真教学软件

2021-11-10

汽车电动机_VR版虚拟仿真教学软件

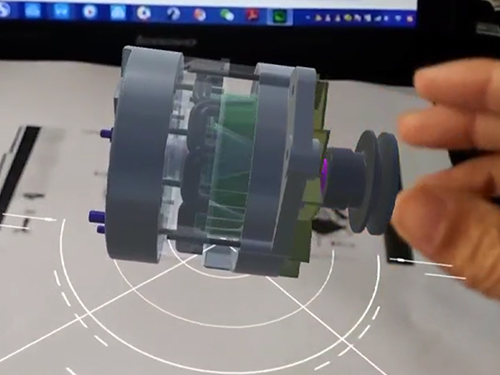

汽车电动机_VR版虚拟仿真教学软件根据原车直流有刷电机、EQ电机,直流无刷电机、交流异步电机、开关磁组电机的功能结构进行研发的新能源汽车VR教学软件,该软件可以展示电动机的工作原理与结构。

  汽车电动机_VR版虚拟仿真教学软件直流电机构造原理与控制

  1)定子(定子包括主磁极、转向磁极、机座、端盖及刷架等,

  2)机座 机座除了起支撑整个电机的作用外,还是磁路的一部分,由于钢比铸铁的导磁性能好,所以机座大多采用钢板焊接或铸钢制成。

  3)主磁极:磁极是产生磁场的,主要由三部分组成:铁心、极靴和励磁绕组,当励磁线圈通过直流电时,铁心就成为一个固定极性的磁极J笔磁极的数目有2极、4极、6极等於主磁极的铁心采用1mm厚的薄钢片叠成,并用螺栓固定在机座上。极靴可挡住套在铁心上的励磁绕组,并使空气隙中的磁通过密度分布均匀。

  4)端盖。电机机座的两端各装一个端盖,用以保护电机免受外界损害,同时支撑轴承,固定刷架。端盖通常用铸铁制成。

  5)刷架。刷架是将电源的直魂电引入旋转电枢的一个重要部件,由刷杆座:刷杆、刷握和电刷等组成,刷杆固定刷杆座上。刷杆的根数与主磁极的数目相等。每根刷杆上装有一个或几个刷握,视电机的容量大小而定。电刷插在刷握中。电刷的顶上有一块弹簧压板,使电刷在换向器上保持一定的接触压力。

  6)换向磁极 当电枢绕组中的线圈电流换向时,与该线圈相连的换向片同电刷之间会产生火花,为了减小火花,改善换向性能,通常在两个主磁极的中间装一个换向磁极(又称间极))其铁心一般采用整块扁钢,大容量电机才采用薄钢片叠成。

  其励磁绕组的匝数较少,导线较粗,与电枢绕组串联,换向磁极的极性应与前面主磁极的极性相同,这就是说,如果一台电动机从换向器侧去看是逆时针方向旋转,则顺着旋转方向,间极极性应与前面主磁极的极性相同。

  汽车电动机_VR版虚拟仿真教学软件实现VR教学,学生可以在虚拟场景中多次操作,以上介绍直流电机构造原理与控制都可以在汽车电动机_VR版虚拟仿真教学软件实现,适用于各类院校教学。
